    Meyer Sound

    CAL Column Array Loudspeakers

    Google翻訳”,

    CALスピーカーは、主に固定設備での音声再生用に設計されており、プログラム可能な幅の垂直ビームを生成し、ビームのパターンを最大30度上下にデジタル操作して明瞭度を高めます。

    機能と利点

    • 5°から30°までの可変垂直スプレッド
    • 60°の垂直ビームステアリング、±30
    • 高出力と低歪みに最適化された独自のドライバー
    • 各ドライバーとツイーターのディスクリートアンプチャンネルと信号処理
    • オーディオストリーミングおよびコンピュータ制御用のAVB対応イーサネットポート
    • コンパス制御ソフトウェアは、CALビーム構成の制御を提供します
    • ロープロファイルエンクロージャーとカスタムカラーがあらゆる環境に溶け込みます
    • 屋外設置用の耐候性とレインフードが含まれています
    • 最初のAVnu®認定スピーカー

    ソリューション

    • 空港
    • コンベンションセンター
    • スタジアム
    • 崇拝の地
    • ショッピングモールと小売スペース
    • ロープロファイルサウンドを必要とする残響スペース
      声の補強

    仕様

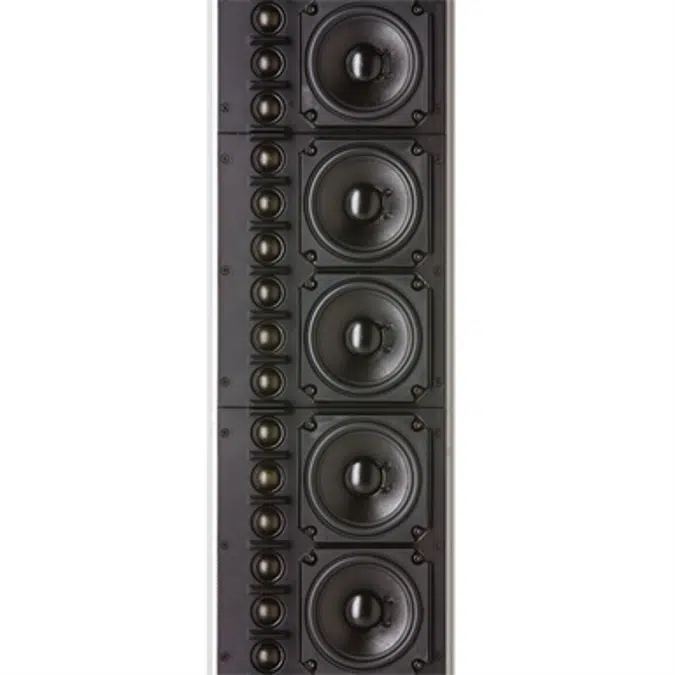

    • The loudspeaker shall be a self-contained, steerable, column array system with discrete array modules, each comprised of two 4-inch cone drivers, six 20-mm tweeters, and multiple class D amplifier channels. Onboard processing shall include 5-band parametric EQ, delay, and gain.

      Horizontal coverage shall be 120 degrees. Vertical spread shall be variable from 5 to 30 degrees in 5-degree increments. Vertical beam steering shall be from ±30 degrees in 1-degree increments.

      Performance specifications for a typical production unit shall be as follows, measured at 1/3-octave resolution: operating frequency range, 100 Hz to 16 kHz; frequency response, 105 Hz to 15 kHz ±4 dB; phase response, 230 Hz to 16.9 Hz ±45 degrees.

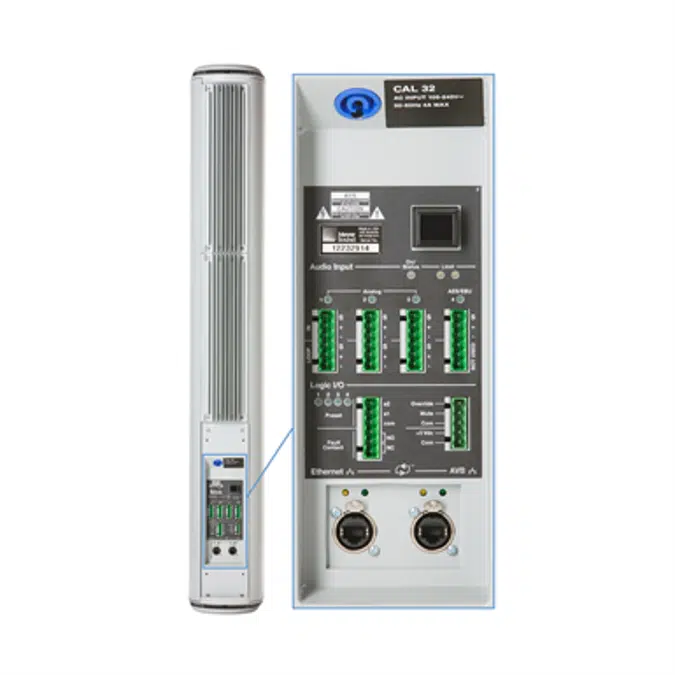

      Three Phoenix 6-pin male connectors shall be included for balanced analog audio input and loop output. Audio input shall be electronically balanced with a 10 kOhm impedance
      and accept a nominal 0 dBV (1.0 V rms) signal. An additional Phoenix 6-pin male connector shall be included for AES/EBU digital input. An AVB-enabled Ethernet port shall
      be included for input from digital audio streams.

      Power requirements shall be nominal 100, 110, or 230 V AC line current at 50 to 60 Hz. UL and CE operating voltage range shall be 100 to 240 V AC. The AC power connector shall be powerCON 20.

      The loudspeaker shall include two control ports: one Phoenix 6-pin male connector for selecting onboard presets and reporting loudspeaker faults; and one Phoenix 5-pin male connector for triggering emergency mute and input override.

      The two Ethernet ports shall provide computer control of the loudspeaker via Meyer Sound’s Compass control software. The Compass control software shall also include RMS remote monitoring of loudspeaker performance parameters.

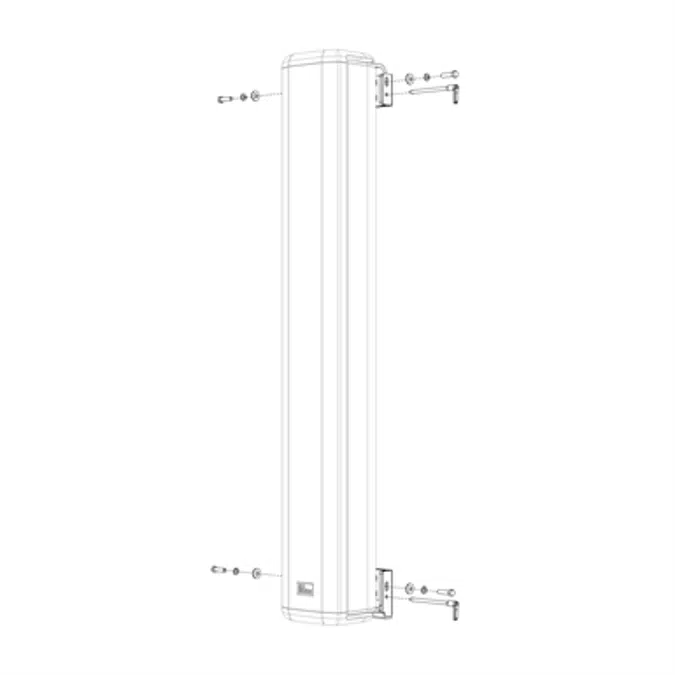

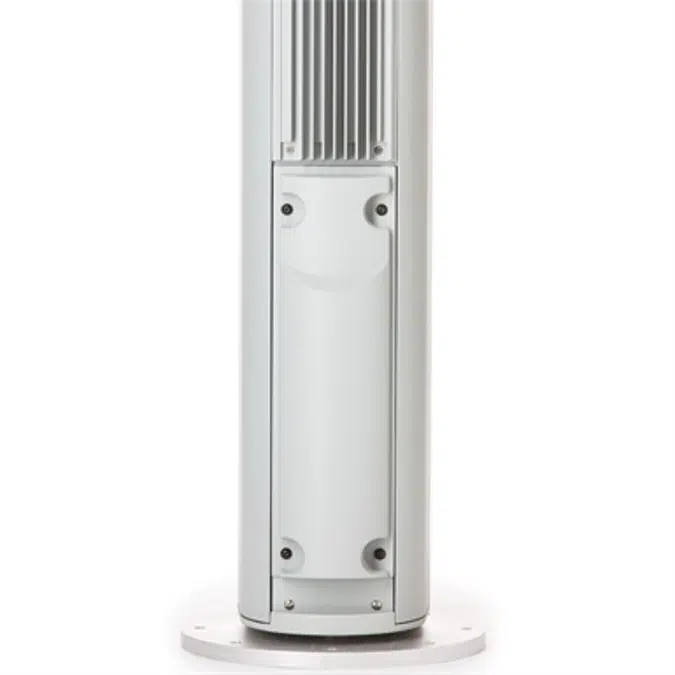

      Loudspeaker components shall be mounted in an extruded aluminum enclosure available in white, black, and custom colors. Weather protection and a user panel cover shall be included for outdoor installations. Brackets shall be included for fixed mounting on walls and columns.

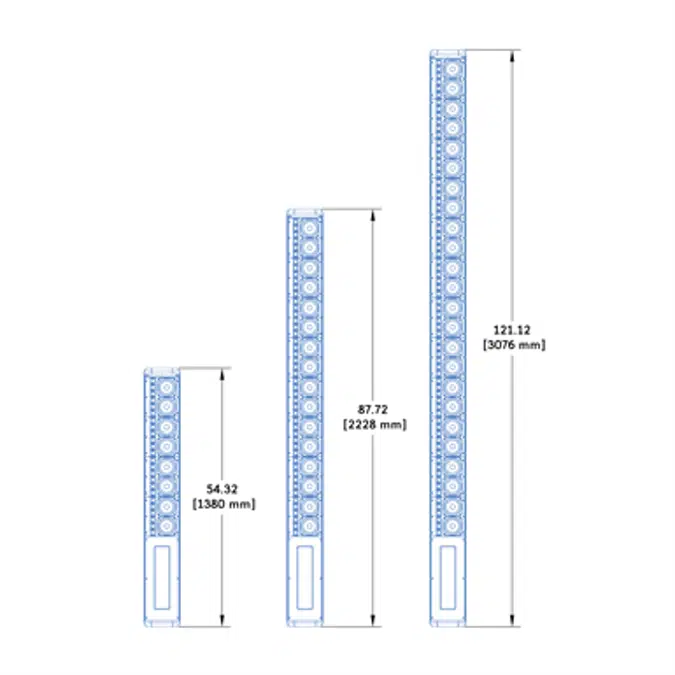

      The loudspeakers shall be the Meyer Sound CAL 96, CAL 64, and CAL 32.

      Keyword: Loudspeaker, Loudspeakers, Column Loudspeakers, Column Loudspeaker

    技術仕様
    • Unique refmeyer-sound-cal
    • コレクションセットLoudspeakers
    • コレクションColumn Array Loudspeaker
    • タイプオブジェクト(1つのオブジェクト)
    • 公開日2019-04-25
    • エディション1
    関連
    • 主なマテリアルアルミニウム
    • 設計国アメリカ合衆国
    • 製造国アメリカ合衆国
    識別情報
    • BIMobjectカテゴリエレクトロニクス - 音響機器
    • IFC分類オブジェクト
    • Uniclass2015コードPr_70_75_36_50
    • Uniclass2015詳細Loudspeakers
    • MasterFormat 2014 コード27 24 23
    • MasterFormat 2014 タイトルAudio-Video Devices
    • OmniClassNumber23-37 15 29 11 13
    • OmniClassタイトルLoudspeakers
