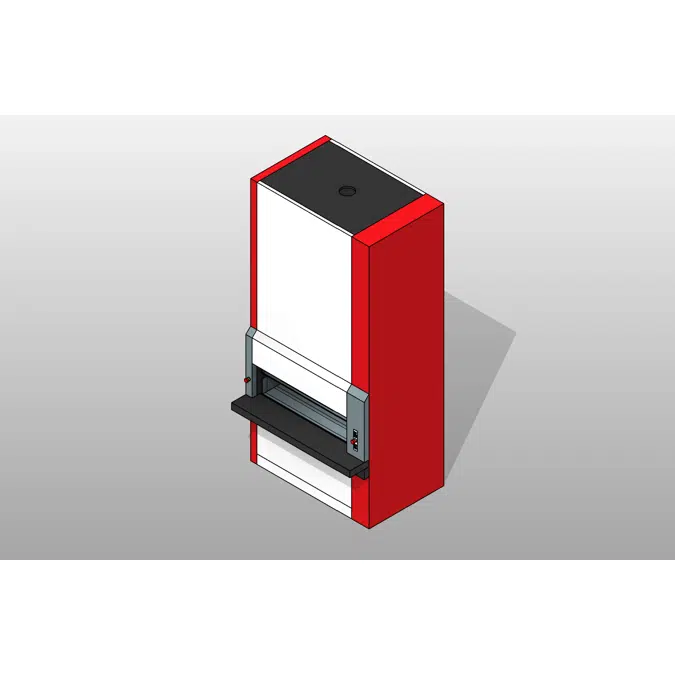

Vertical - Large Narrow Storage Carousels

Vertical Carousel Narrow - Large Object Storage

This large vertical carousel is designed to efficiently store and quickly access to small bulk items less than 20” tall and up to 650 kg. This narrow unit is specially designed for material handling and warehouse environments with strict space requirements.

Standard sizes
Widths: 1250 - 2425 on 25mm increments
Depths: 428, 528, 628
Heights: 2285 mm - 9910 mm

Specially designed for spaces with limited width
Used extensively in manufacturing and material handeling environments
Quickly access small parts with auto-picking system
Reclaim floorspace by storing objects vertically
650 kg max load per carrier

To use this family, simply input the desired tray width (eleven options between 1250 mm and 4050 mm), and the desired tray depth (609.6 mm, 812.8 mm, and 863.6 mm). The Vertical Lift Module is an extremely adaptable unit and is capable of hundreds of heights between 2550 mm and 30050 mm (< 100').

Cпецификация

General Info
- Maximum Unit Capacity: 70000 kg (154322 lbs.)
- Worktop shown at 833 mm (32 3/4")
- Unit is shown with the standard overhead control panel
Lift Details
- Lifting Speed: 157.50 ft./min.
- Extractor Speed: 23.62 in./sec.
- Average Access Time: 61 sec. full cycle (30 sec. single cycle)
Power
- 3 phase, 60 cycles
- 208, 220, 440, 460, 480, or 600 volt transformer
- Maximum Power Consumption: 8.6 kVA
- Full Load: 13.6 AMP per machine
- Max. Circuit Breaker Rating for Supply: 15 AMP per machine (delayed)
- Contact SSG for more information on selecting a transformer.

Техническая спецификация

Уникальная ссылкаSSG_Carousel_Vertical_Bulk_Large_Narrow_PCS
Тип продукцииIndustrial
Группа продукцииHigh Density Storage, Carousels and Lifts
ТипОбъект (один объект)
Дата публикации2022-02-26
Номер версии1

Ссылки

Ссылка на продукциюhttps://fetchbim.com/catalog/product/view/id/3340
Техническое описаниеhttps://app.fetchbim.com/Family/37ce4415-13ab-4654-aa70-124dab606ff3/File/PDF-SpecManual

Связанные

Основной материалСталь с порошковым покрытием

Классификация

Категория BIMobjectМебель - Стеллажи и элементы для хранения
Классификация IFCМебель
Код CSI MasterFormat 201441 51 13
Заголовок CSI MasterFormat 2014Automatic Storage/Automatic Retrieval Systems
Номер OmniClass23-23 17 00
Наименование OmniClassMaterials Handling
Код CSI UniFormat IIE10
Заголовок CSI UniFormat IIEQUIPMENT
