B-Series Transfer Switch
B-Series Transfer Switch
Cummins

B-Series Transfer Switch

Traduzido por Google,

CLIQUE NO BOTÃO DE DOWNLOAD ABAIXO PARA VER TODOS OS TIPOS DE ARQUIVOS E CONFIGURAÇÕES DISPONÍVEIS PARA DOWNLOAD.

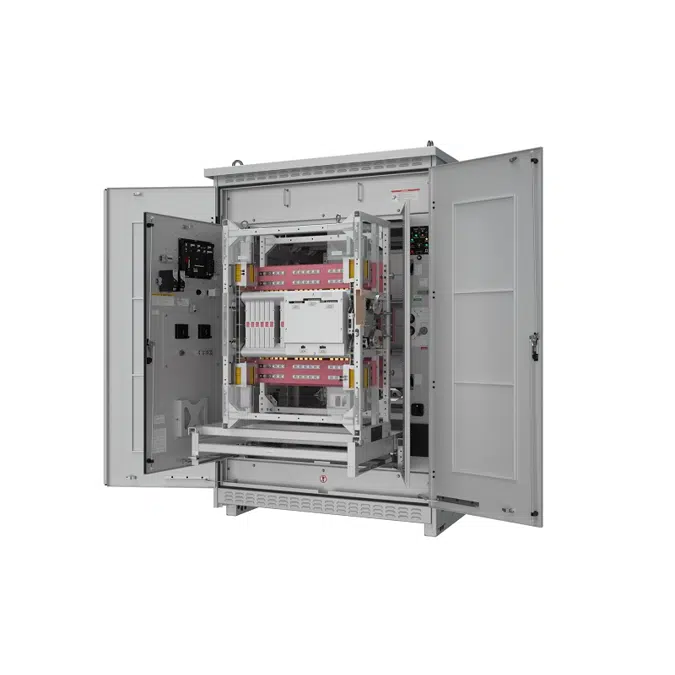

O PowerCommand® B-Series é uma solução revolucionária de chave de transferência de isolamento de bypass para sistemas de energia completamente integrados e confiáveis em aplicações de missão crítica.

Mecanismo inovador de alta resistência e design de tecnologia de sopro

O mecanismo de alta resistência (HEM) da chave de transferência da série B utiliza força eletromagnética para garantir que os contatos permaneçam fechados durante falhas de alta corrente. Quando ocorre uma falha, campos eletromagnéticos se desenvolvem em torno de braços de contato móveis e estacionários. O HEM utiliza as forças eletromagnéticas resultantes para manter firmemente os contatos juntos; quanto maior a corrente de falha, maior a força. A Série B usa a mesma tecnologia HEM para os mecanismos de chave de transferência automática e bypass manual.

Características:

  • Molas de abertura reforçadas permitem tempos de abertura rápidos, extinguindo o arco mais rapidamente
  • Microinterruptores automotivos duráveis para maior confiabilidade
  • Arquitetura modular confiável utilizando cassetes de comutação de alto desempenho empilhados com tecnologia de supressão de arco projetada para maximizar a vida útil do contato

Controle da Chave de Transferência PowerCommand® 80

O revolucionário PowerCommand 80 Transfer Switch Control oferece adaptabilidade, conectividade e inteligência inigualáveis. Projetado por especialistas da Cummins Power Generation, o PowerCommand 80 é um único controle integrado - nenhum módulo extra é necessário. Todas as funcionalidades podem ser facilmente implementadas conforme necessário sem hardware adicional. Além disso, o controle apresenta entradas/saídas do cliente altamente personalizáveis que podem ser adaptadas para atender a uma ampla gama de requisitos de aplicação.

IHM fácil de navegar

A interface homem-máquina (HMI) de controle inclui um display LCD retroiluminado por LED com interruptores suaves de toque para fácil operação e navegação na tela. Todos os dados do controle podem ser visualizados percorrendo as telas com as teclas de navegação. A funcionalidade de navegação para frente e para trás também é fornecida. O controle exibe a falha ativa atual, as ocorrências de falha e o histórico ordenado por tempo das 256 falhas anteriores em relação ao registro do relógio em tempo real e ao tempo de operação do motor.

Especificação
  • Application features:

    • 1200A – 3000A, 600V and below
    • Withstand and closing ratings
    • Time Based 0.05s (3 cycles)

    Applications:

    • Utility-Gen, Gen-Gen, Utility-Utility

    Transfer Modes:

    • Open (in-phase), Open (time delayed), fast-closed

    Key PowerCommand® 80 control features:

    Standard features:

    • Integrated Modbus communication (RS485 and TCP/IP)
    • Standard Customer I/O
    • Advanced Power Quality Metering
    • Automatic Load Management
    • Source inversion
    • Motor disconnect switch

    Optional features:

    • Integral Control Power supply
    • Premium customer I/O
    • Load shed
    • Product certifications:
    • UL1008/cUL1008
    • UL/NFPA20 (fire pump)

    Other configurable options:

    • S1 and S2 surge protection devices
    • Utility grade power meter (PM8000)
    • Secured front 3R cabinet
    • Anti-condensation heater
    • IEEE 62, 86, and 32R utility protection relays

    Lug options:

    • No lugs (bus stabs for direct bus connection)
    • Mechanical lugs
    • Compression lugs
Especificações técnicas
  • Ref.ª únicab-series-transfer-switch
  • Familia de productoSwitches
  • Grupo de produtosAutomatic Transfer Switches
  • TipoObject (objeto único)
  • Data de publicação2023-03-09
  • Número de edição1
Relacionado
  • Material principalAço
  • Concebido emUnited States
  • Fabricado emUnited States
Classificação
  • Categoria BIMobjectComponentes elétricos - Comutadores
  • Classificação IFCDistribuição elétrica
  • Nome UNSPSCSwitchgear systems
  • Código UNSPSC39121105
  • Uniclass 2015 CódigoPr_60_70_48_05
  • Uniclass 2015 DescriçãoAutomatic transfer switching equipment (TSE)
  • Código CSI MasterFormat 201426 36 00
  • Título CSI MasterFormat 2014Transfer Switches
  • Número OmniClass23-35 37 11
  • Título OmniclassAutomatic Transfer Switches
  • Código CSI UniFormat IID5010
  • Título CSI UniFormat IIElectrical Service and Distribution
