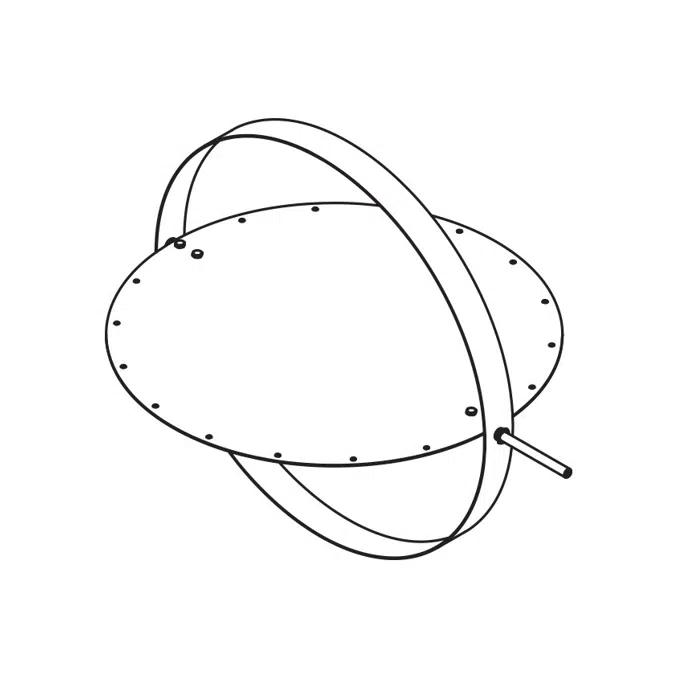

Control Damper - Round - Triple-V Single Blade - CD-21R

Control Damper - Round - Triple-V Single Blade - CD-21R

Google翻訳”,

ラウンドコントロールダンパー
トリプルVシングルブレード

CD-21R 制御ダンパーは、頑丈な円形フレームとトリプル V ブレードを採用しており、低圧から中圧および速度のアプリケーションで自動空気制御と手動バランス調整を実現します。

仕様

Standard Construction
Frame: 2" x 16 ga. (51 x 1.6) galvanized steel.
Blades: 14 ga. (2.0) equivalent galvanized steel-round.
Axles: 1/2" (13) diameter plated steel.
Linkage: Concealed in frame.
Bearings: Synthetic.
Control Shaft: 1/2" x 3" (13 x 76) drive axle.
Minimum Size: 5 Ø (127 Ø)
Maximum Size: 24" Ø

Ratings
Maximum System Velocity: 1500 fpm (7.7 m/s)
Maximum System Pressure: 1.0 in. wg. (0.25 kPa)
Temperature: -25^oF to 180^oF (-32^oC to 83^oC)

技術仕様

Unique refControl-Damper-Round-Triple-V-Single-Blade-CD-21R
コレクションセットHVAC
コレクションAir Control Dampers
タイプオブジェクト（１つのオブジェクト）
公開日2024-07-16
エディション1

リンク

製品のURLhttps://www.pottorff.com/product/details/16

識別情報

BIMobjectカテゴリHVAC - ダクトコンポーネント
Uniclass2015コードPr_65_65_24
Uniclass2015詳細Duct dampers
MasterFormat 2014 コード23 33 13.13
MasterFormat 2014 タイトルVolume-Control Dampers
OmniClassNumber23-33 29 37
OmniClassタイトルVolume Control Dampers
