Spyder® Classic BACnet® Programmable VAV Controller

Google翻訳”,

Spyder®BACnet®プログラマブルVAVコントローラーは、HVAC機器を制御するために設計されたMS/TPネットワークデバイスです。各コントローラーは、NiagaraFramework®ソフトウェアを使用してプログラムおよび構成できます。

Spyder®BACnet®プログラマブルVAVコントローラーは、HVAC機器を制御するために設計されたMS/TPネットワークデバイスです。これらのコントローラーは、最先端の商業ビルの制御を可能にする多くのオプションと高度なシステム機能を提供します。各コントローラーは、NiagaraFramework®ソフトウェアを使用してプログラムおよび構成できます。

Spyder BACnetコントローラーでは、プログラミングとダウンロードのために、WEBproワークベンチツールとWEBs-AX™JACE®コントローラーでSpyderBACnetプログラマブル機能のライセンスを取得する必要があります。 Spyder BACnetモデルは、個別にライセンスされたコントローラー（ILC）としても利用できます。 ILCバージョンは、ライセンスを除いて、すべての詳細で設計と機能が同じです。 Spyder ILCの組み込みの個別ライセンスにより、NiagaraWorkbenchまたはJACEコントローラーの任意のブランドでプログラムおよびダウンロードできます。 Spyder ILCは、-ILCの部品番号に接尾辞が付いて識別されます。

コントローラーは、可変風量（VAV）、単一、および高度なHVAC制御アプリケーションで使用するためのものです。各コントローラーには、メインHVACアプリケーションを実行するためのホストマイクロコントローラーと、BACnet MS/TPネットワーク通信用の2番目のマイクロコントローラーが含まれています。各コントローラーは、外部センサー用の柔軟でユニバーサルな入力、デジタル入力、およびアナログ出力とデジタル出力の組み合わせを提供します。

仕様

Features & Benefits:
- EIA-485 communications network; Capable of baud rates between 9.6 and 115.2 kbits/s
- Capable of standalone operation, but can also use BACnet MS/TP network communications
- Sylk™ bus for use with Sylk-enabled sensors
- Support for up to 40 controllers per BACnet MS/TP segment (under 30 is recommended)
- Function block engine allows the application designer to program the controller to perform a wide variety of HVAC applications
- Built-in zone control functions include a remote wall module interface and a scheduler
- Pressure-independent or pressure-dependent single or dual-duct variable air volume (VAV) control
- Easy user access to airflow sensor inputs
- All wiring connections are made to removable terminal blocks to simplify controller installation and replacement
- Both controller housing and actuator are UL plenum rated
Certifications:
- UL/cUL (E87741) Listed under UL916 (Standard for Open Energy Management Equipment) with Plenum Rating
- CSA (LR95329-3) Listed
- Meets FCC Part 15, Subpart B, Class B (Radiated Emissions) Requirements
- Meets Canadian Standard C108.8 (Radiated Emissions)
- EMC Directive: 2014/30/EU Standards Applied:- IEC 61000-4-8:2009- IEC 61000-4-11:2004 - EN 61000-6-1: 2007; EN 61000-6-3:2007/A1:2011; EN 61000-6-3:2007/A1:2011/AC: 2012- EN 60730-2-9: 2010, EN 60730-2-14: 1997 + EN60730-2-14/A1: 2001- In conjunction with EN 60730-2-9:2010 and in conjunction with EN 60730-2-14:1997 and amendments: EN 60730-1: 2000 + A1: 2004 + A16: 2007 + A2: 2008 - Annex H.26
- RoHS Directive: 2011/65/EU Standards Applied:- EN 50581: 2012
- BTL B-ASC (BACnet Testing Laboratories, BACnet Application Specific Controller)
SKUs:

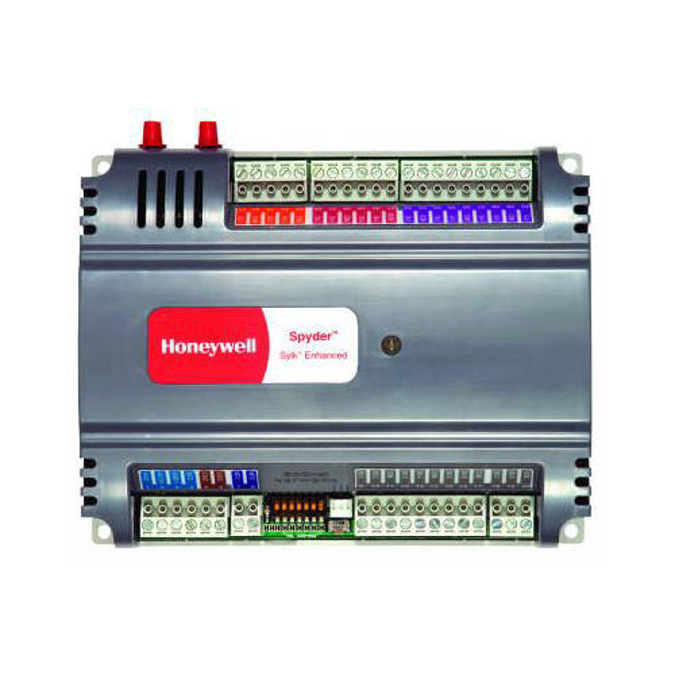

- PVB6438NS/U - VAV Controller, BACnet Programmable, 6 UI, 4 DI, 3 AO, 6 DO

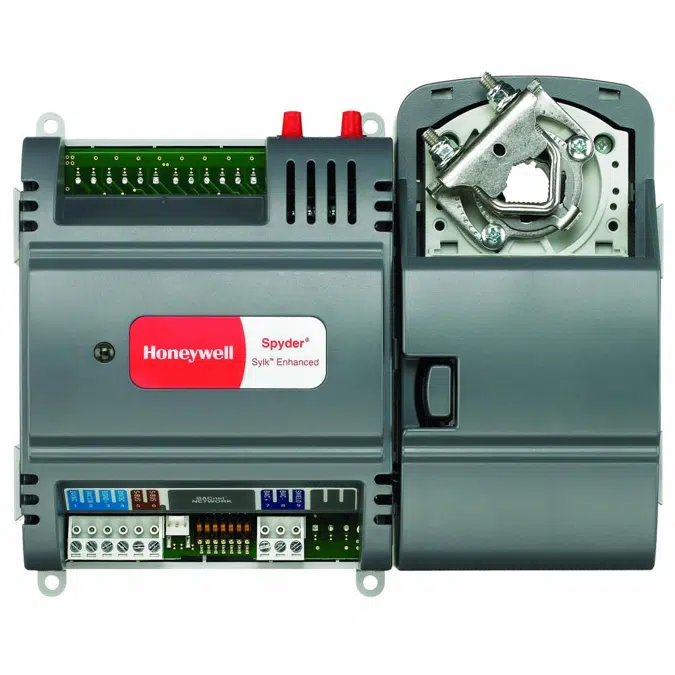

- PVB4022AS/U - VAV Controller, BACnet Programmable, 4 UI, 2 AO, 2 DO, Integrated Actuator
- PVB4024NS/U - VAV Controller, BACnet Programmable, 4 UI, 2 AO, 4 DO
- PVB0000AS/U - VAV Controller, BACnet Programmable, Integrated Actuator
- PVB4022AS-ILC/U - VAV Controller, BACnet ILC Programmable, 4 UI, 2 AO, 2 DO, Integrated Actuator
- PVB6438NS-ILC/U - VAV Controller, BACnet ILC Programmable, 6 UI, 4 DI, 3 AO, 6 DO
- PVB6436AS-ILC/U - VAV Controller, Integrated Actuator, Onboard Pressure Sensor, 6 UI, 4 DI, 3 AO, 8 DO, BACnet MS/TP
- PVB4024NS-ILC/U - VAV Controller, BACnet ILC Programmable, 4 UI, 2 AO, 4 DO
- PVB0000AS-ILC/U - VAV Controller, BACnet ILC Programmable, Integrated Actuator
