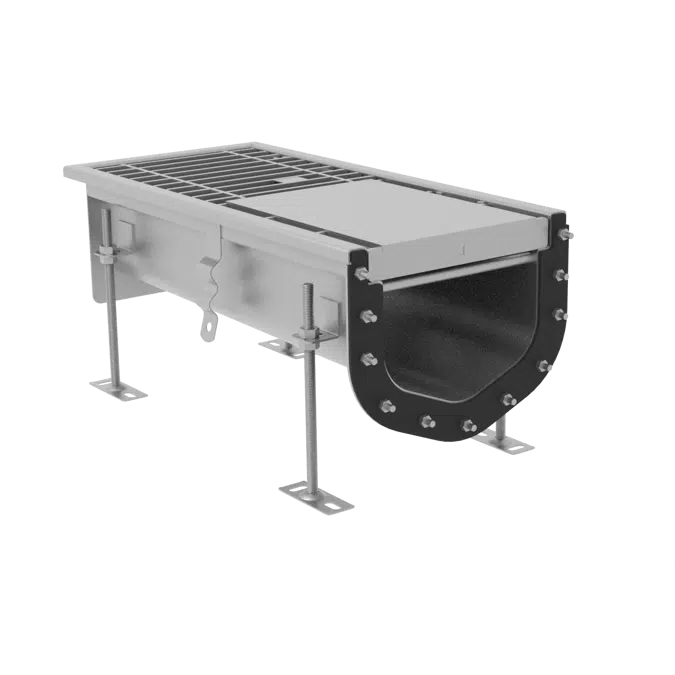

ATT Rounded bottom channel drainage

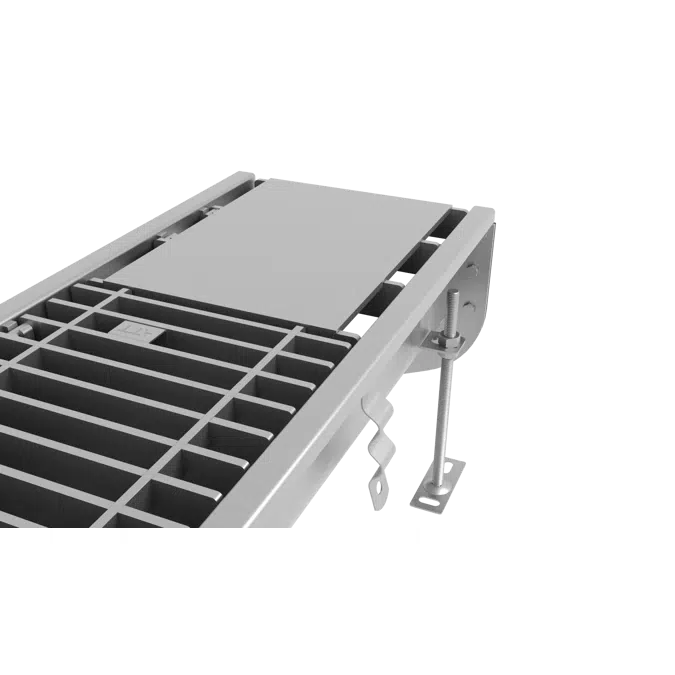

ATT 排水溝は、さまざまな寸法と形状で製造されています。投資家、設計者、技術者と ATT エンジニアの協力により作成された図面に基づいて製造されます。標準では、製造には AISI 304、EN 1.4301 または AISI 316L、EN 1.4404 グレードの鋼で作られた厚さ 2 [mm] の板金を使用します。排水管には底部傾斜が組み込まれており、標準では 0.5% です。傾斜のサイズを特定のプロジェクトに合わせて調整できます。設置を容易にするために、各チャネルには調整ネジとアンカー要素が装備されています。これにより、排水管の正しい水平調整とコンクリートへの固定が可能になります。

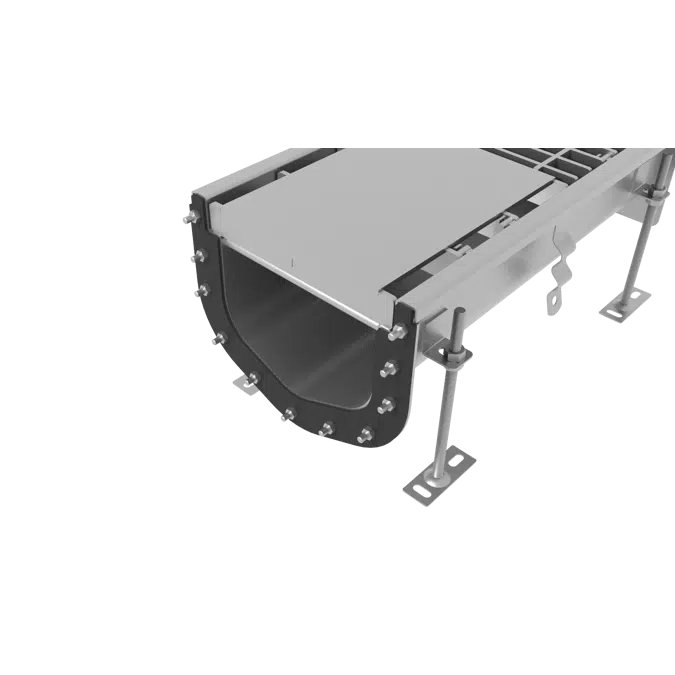

排水溝の底が丸いため、一般的な長方形の溝底に比べて層流が多くなり、流体が排出口までより速く移動します。また、丸い形状のため、この溝の壁には細菌があまり蓄積せず、より衛生的です。さらに、溝を清潔に保つために必要な水の量が少なくなるため、このタイプの溝は標準的な溝よりもコスト効率が高く、環境に優しいです。

カバーグレーティング

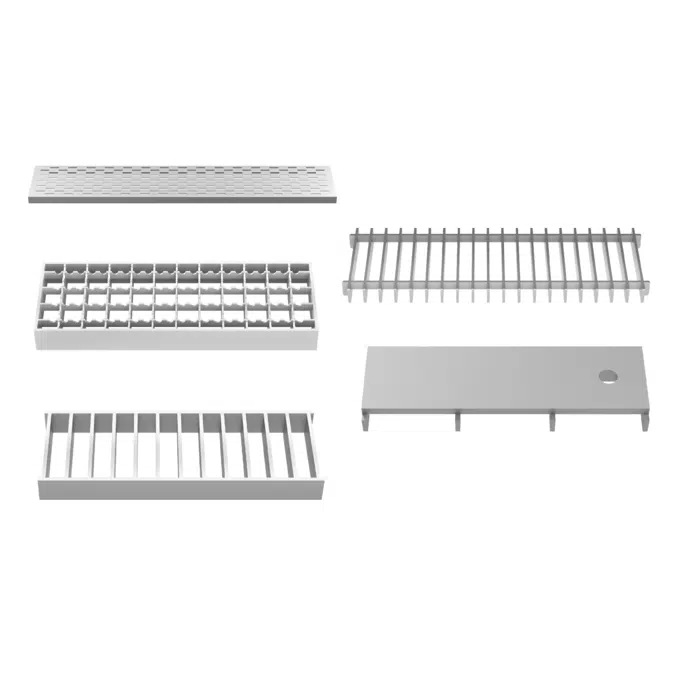

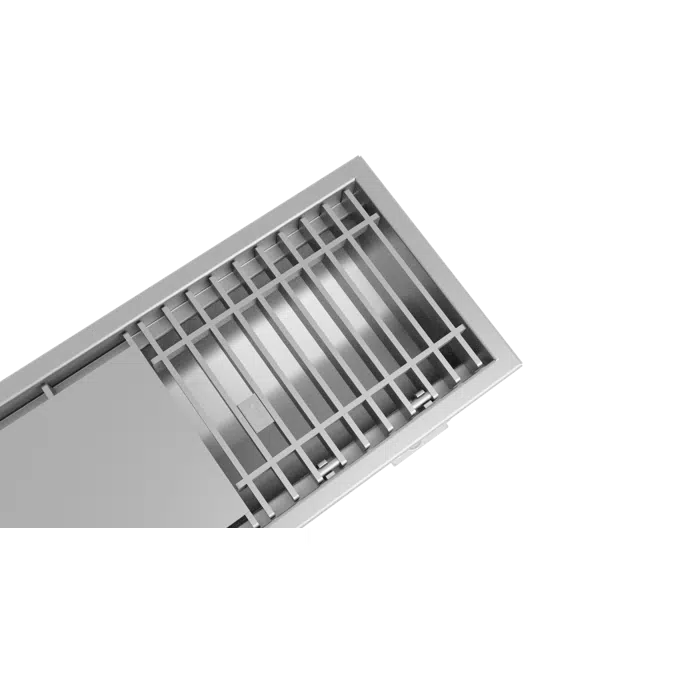

丸底チャネルには、メッシュ、ラダー、プレートのいずれかの格子が付属しており、その選択は負荷クラスと水量によって異なります。ラダーとメッシュの格子には、滑り止め特性を高めるために表面に切り込みを入れることができます。丸底チャネルには、ヒンジで取り付けられた衛生的なラダーを取り付けることもできます。これにより、清掃とメンテナンスが容易になります。

チャンネルエッジ仕上げ

エッジの仕上げは、床材と排水温度に応じて異なります。
以下のオプションをご提供できます:
1 – 下向きフランジ付き（標準）、
2 – フランジ付き、
3 – 背面の縁が盛り上がっている、
4 – 床の伸縮継ぎ目用のエッジアングルセクション付き、
5 – しっかりと板状に折り畳まれた縁で、
6 – ビニール製の床の場合。
