Edwards ModuLaser® Detector Module, Minimum & Standard Displays

ModuLaser ist eine skalierbare Lösung zur Ansaugraucherkennung, die die Installation vereinfacht, die Wartung beschleunigt und die Anwendungsmöglichkeiten über herkömmliche Luftprobendetektoren hinaus erweitert. Die ModuLaser-Lösung besteht aus zwei Grundmodultypen: einem Anzeigemodul und einem Detektormodul. Jedes Detektormodul kann bis zu 250 m / 820 Fuß kombiniertes Probenahmerohr aufnehmen. Anzeigemodule und Detektormodule kommunizieren über RS-485-Verbindungen.

Anzeigemodule sind in drei Konfigurationen erhältlich: Standard mit TFT-Farbdisplay, Status-LEDs und Navigationstasten, Minimum mit nur Status-LEDs und Command, das dem Standard ähnelt, aber über die zusätzliche Funktionalität verfügt, verschiedene Module über SenseNET zu steuern. Die Minimal- und Standard-Anzeigemodule können jeweils bis zu 8 Detektormodule unterstützen, während das Befehlsanzeigemodul bis zu 127 Module im gesamten SenseNET-Netzwerk unterstützen kann.

Bitte beachten Sie: Das Detektormodul muss mit einem der Anzeigemodule (Standard oder Minimum) gekoppelt werden.

Das Detektormodul ist eine vollständig eigenständige Einheit, die die entnommene Luft aus dem geschützten Bereich ansaugt, die Luft analysiert und darauf basiert
Auf ClassiFire™ wird bestimmt, ob ein Voralarm oder ein Alarm ausgelöst werden soll, wenn Rauchpartikel in der Probenluft vorhanden sind. Wenn ein Alarm
Wenn eine Bedingung oder ein Fehler auftritt, aktiviert das Gerät den entsprechenden lokalen Relaisausgang, abhängig von der Programmierung der Relais. Gleichzeitig wird der Alarm- oder Fehlerzustand auch an das Anzeigemodul gemeldet, an das das Detektormodul angeschlossen ist.

Anzeigemodule sind in drei Konfigurationen erhältlich: Standard mit TFT-Farbdisplay, Status-LEDs und Navigationstasten, Minimum mit nur Status-LEDs und Command, das dem Standard ähnelt, aber über die zusätzliche Funktionalität verfügt, verschiedene Module über SenseNET zu steuern. Die Minimal- und Standard-Anzeigemodule können jeweils bis zu 8 Detektormodule unterstützen, während das Befehlsanzeigemodul bis zu 127 Module im gesamten SenseNET-Netzwerk unterstützen kann.

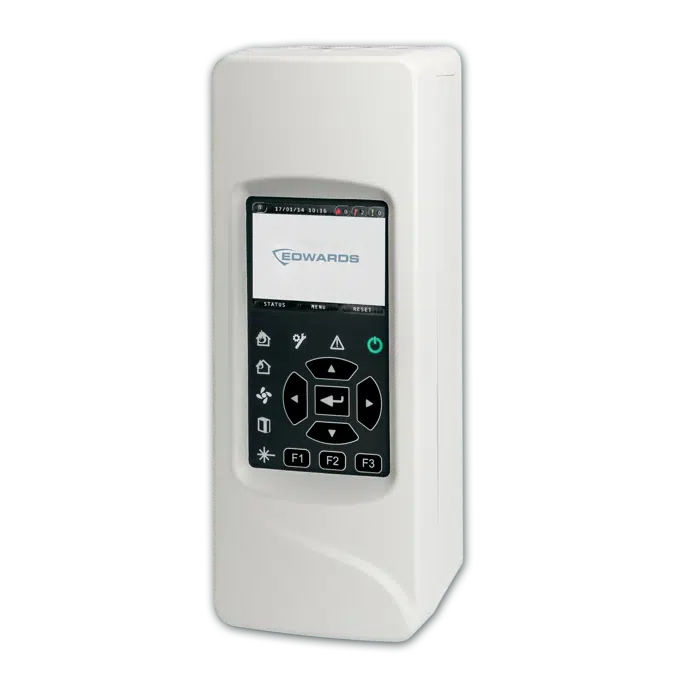

Das Standard-Anzeigemodul verfügt über eine Benutzeroberfläche, die aus einem TFT-Farbdisplay, Navigationstasten und Status-LEDs besteht. Die Konfiguration des Standard-Anzeigemoduls (und der zugehörigen Detektormodule) kann über die Benutzeroberfläche über a erfolgen
Computer mithilfe der Remote-Software oder über SenseNET mithilfe eines Befehlsanzeigemoduls. Die Unterstützung des TFT-Farbdisplays ist einfach
Vorgänge wie das Ändern von Konfigurationsoptionen über eine menügesteuerte Struktur, aber auch erweiterte Funktionen wie die Anzeige des Diagramms
Aufzeichnung im grafischen Format.

Das Standard-Anzeigemodul verfügt über zwei USB-Anschlüsse, einen Master und einen Slave. Der Master dient zum Anschluss eines USB-Sticks/Memory Sticks,
Dies kann wiederum zum Speichern der Konfiguration, der Ereignisprotokolle oder Diagrammaufzeichnungen oder für Firmware-Upgrade-Zwecke verwendet werden. Während
Der USB-Slave dient der Verbindung mit einem Computer.

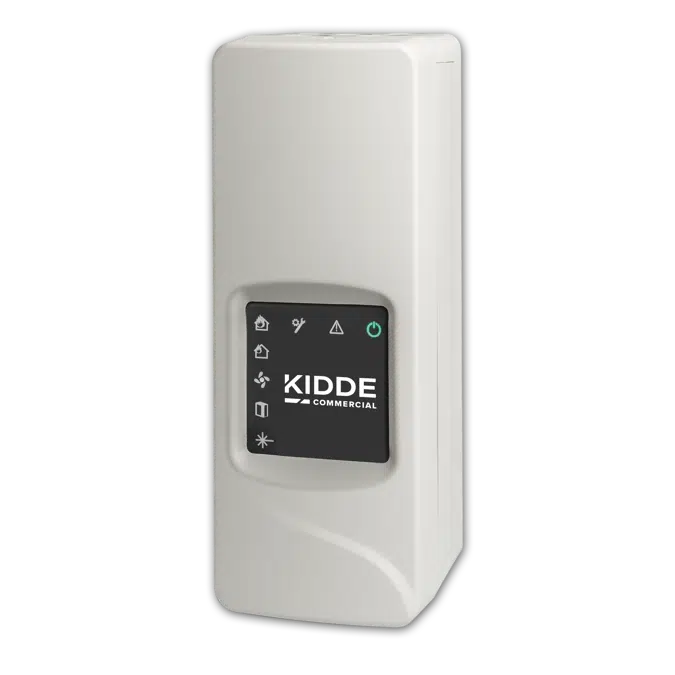

Das ModuLaser Minimum Display Module bietet eine kostengünstige Alternative zum Standard Display Module. Während das Standard-Anzeigemodul über eine Benutzeroberfläche verfügt, die aus einem TFT-Farbdisplay, Navigationstasten und Status-LEDs besteht, verfügt das Minimum-Anzeigemodul nur über Status-LEDs. Abhängig von den Anforderungen der Installation kann es ausreichen, nur Status-LEDs zu haben, um Fehler oder Alarme lokal anzuzeigen und gleichzeitig Fehler und Alarme über die Relaisausgänge zu melden. Da kein Bildschirm und keine Navigationstasten vorhanden sind, müssen das Mindestanzeigemodul (und die zugehörigen Detektormodule) über einen Computer mit Remote-Software oder über SenseNET mit einem Befehlsanzeigemodul konfiguriert werden.
