Vorgehängte hinterlüftete Fassaden, sind Fassaden mit einem Hinterlüftungsraum zwischen Wärmedämmung und Fassadenplatte.
Der Hinterlüftungsraum ist durch Zuluftöffnungen an der Unterseite und Abluftöffnungen an der Oberseite der Wand oder Wandabschnitte
(z. B. geschoßweise Hinterlüftung) mit der Außenluft verbunden und ermöglicht dadurch einen ständigen Luftwechsel.

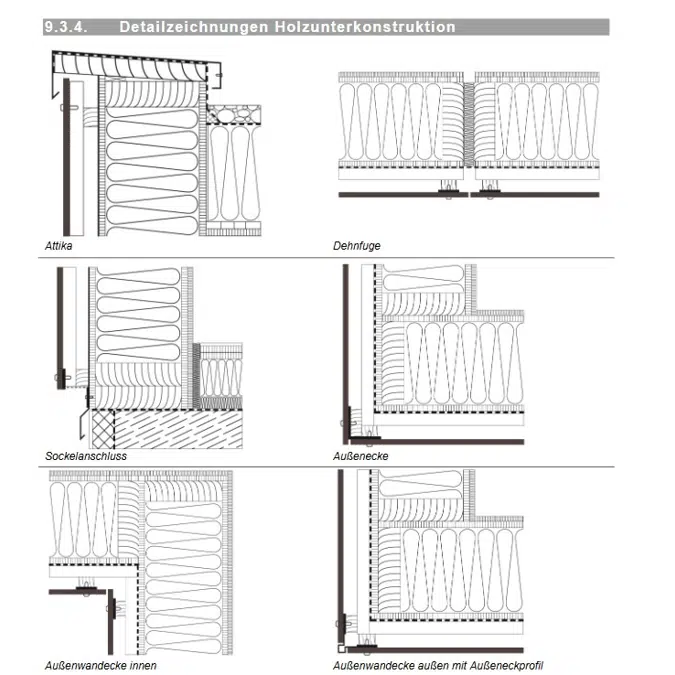

Vorgehängte Hinterlüftete Fassaden (VHF) bestehen aus:
1. Duropal XTerior compact / Duropal XTerior compact F
Sie dienen dem Witterungsschutz und der Fassadengestaltung.
2. Hinterlüftung
Der Hinterlüftungsraum ist ein von Außenluft durchströmter Bereich zwischen der Innenseite der Bekleidung und der Außenseite
der Wand bzw. Wärmedämmung. Dieser dient dem Feuchteschutz der dahinterliegenden Schichten, der Ableitung von Feuchtelasten
von innen oder außen sowie der Ableitung des sommerlichen Wärmestaus.
3. Tragprofil
Bauteil, das die Unterkonstruktionselemente (Tragprofil, Wandkonsole) untereinander verbindet.
4. Wandkonsole/Unterkonstruktion
Die Unterkonstruktion ist das statische Bindeglied zwischen dem Wanduntergrund und Duropal XTerior compact (F).
5. Befestigungspunkt
Befestigungspunkte sind Punkte, die die Duropal XTerior compact / Duropal XTerior compact F an der Unterkonstruktion
mechanisch durch Metallelemente.
6. Dämmstoff
Thermisch isolierende Schicht zwischen Verankerungsgrund und Hinterlüftungsraum;
die Wärmedämmung kann – je nach Material – auch brand- und schallschutztechnische Funktionen erfüllen.
7. Wanduntergrund
Der Verankerungsgrund ist die tragende Konstruktion des Bauwerks. Er dient zur Aufnahme der statischen Belastungen.
Die Unterkonstruktion wird im Tragwerk verankert. Oberflächenschichten, z. B. Putz, Beschichtungen, sind in der Regel nicht tragfähig
